管網監控現狀分析
當前，不少廠區、園區等區域內的水、汽、熱等管網仍然采用傳統的監控方式，依靠人工巡檢發現問題，沒有建立管理系統及管網異常報警系統，管理極為低效不便，亟需構建智慧管網監測系統。借助智慧管網監測系統的實時監測技術，可以實時掌控管網運行現狀，降低運行風險，預防管網事故的發生，從而保障管網系統正常安全運行，并提高運行效率。
一、需求概述
管網監控：監測廠區、園區等區域內水、汽、熱等管網的運行數據。
監測管道壓力、溫度、流量數據。
采集現有管網上安裝的，壓力、溫度、流量等變送器的信號，無線遠傳。
基于物聯網、大數據技術，構建更加穩定的通信網絡，及數據并發處理通信機制。
構建工廠管網監控分析軟件平臺。
二、信號采集方案設計
選擇積算儀：
采集流量、壓力變送器的信號，和溫度傳感器的信號。
就地加裝積算儀，才能更好的獲取累積流量數據。
從積算儀，可讀取到瞬時流量、累積流量、壓力、溫度等數據。

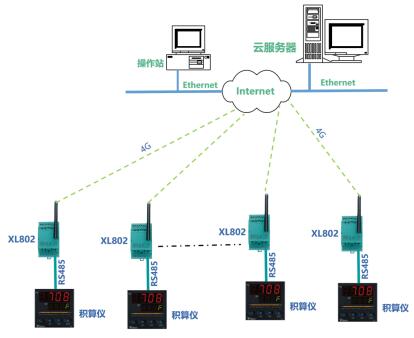

三、通信網絡方案設計
在每一個管網監測點，安裝1臺XL802無線通信主機，通信主機通過RS485口讀取積算儀的數據，經過協議轉換，通過全網通4G，上傳數據至云服務器。
XL80通信主機，支持XL、UDP、MQTT、SOAP等物聯網協議，轉發數據到云平臺。
四、平臺功能示意圖
五、XIoT 工廠數字化系統
